はじめに
三相電源が標準の受電設備において、単相負荷をいかに効率よく配置するかは、電気設計者が常に直面する課題です。特に私たち電気設備エンジニアが関わる高圧受電設備において、電灯電源の容量が大きい場合に、不平衡とならずに三相バランスを最適化したい場面に極めて高いパフォーマンスを発揮するのが、「スコット結線トランス」です。
本記事では、スコット結線の核心となるM座とT座のメカニズムをはじめ、実務に直結する、不平衡率の計算手法、さらには運用リスクとなる逆相電流や励磁突入電流の特性までを専門的に解説します。また、単相1系統の取り出しに特化した「逆V結線」との違いについても、設計の現場でどちらを選定すべきかの判断基準を明確に提示します。この記事を通じて、現場の条件に応じた最適な変圧器選定と、重大な設計ミスを未然に防ぐための実践的な知識を習得することを目指します。
スコット結線の原理と内部構造：M座とT座

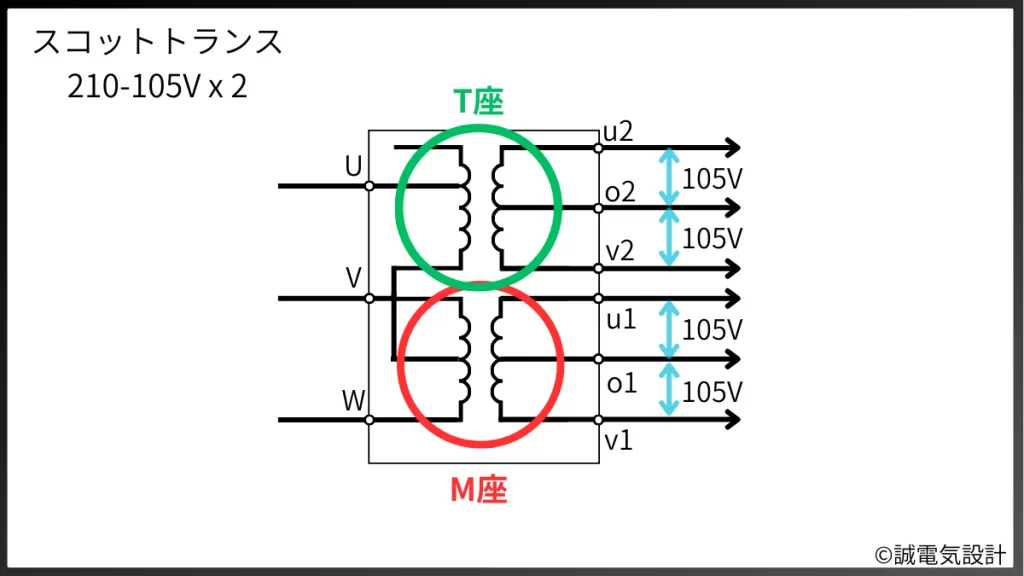

スコット結線の最大の特徴は、2台の単相トランスを特殊な形で組み合わせることで、三相交流を位相が90度異なる2つの単相交流に変換する点にあります。この2台のトランスは「M座」と「T座」と呼ばれます。

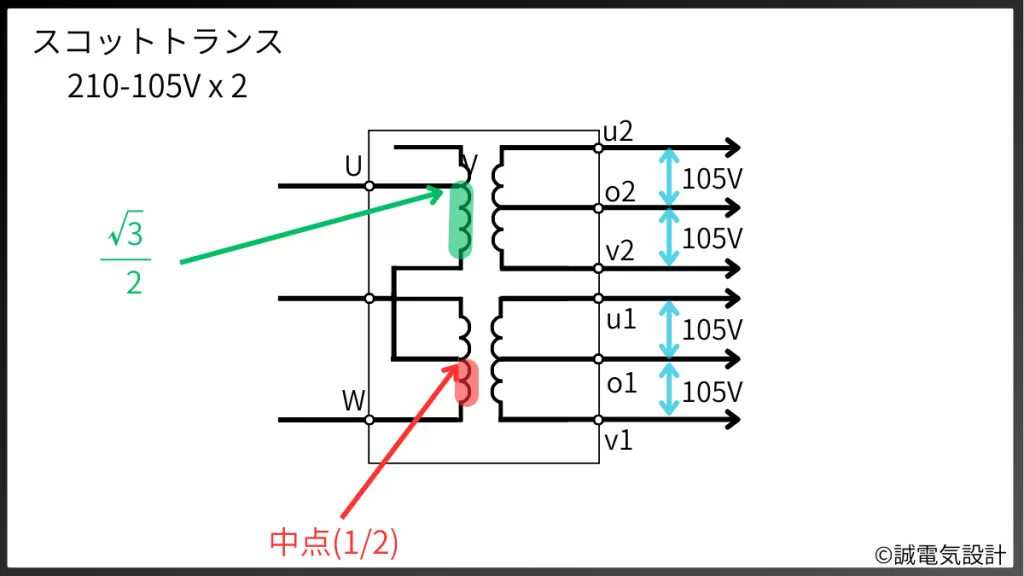

M座の一次巻線は、三相電源の2線間（例えばR相とS相）に直接接続されます。一方のT座は、一方の端子を三相の残り1相（T相）に接続し、もう一方の端子をM座の一次巻線の中点、すなわち巻数比でちょうど50%の位置にあるタップに接続します。ここで重要なのが、T座の一次巻線の巻数です。M座の巻数に対して\(\displaystyle\frac{\sqrt{3}}{2} \)、つまり約86.6%の巻数に設計されています。この絶妙な巻数比の構成によって、二次側には電圧の大きさが等しく、かつ位相が正確に90度ずれた2系統の単相出力が現れるのです。
この90度の位相差は、設計上非常に大きな意味を持ちます。M座とT座の電流が合わさることで一次側の三相電流を構成しますが、二次側の2つの負荷容量が同一であれば、一次側の三相電流はバランスが取れ、完全な三相平衡状態となります。これが、単なる単相トランスの組み合わせや逆V結線には真似できない、スコット結線独自の強みと言えます。
定格電流と容量
実務で最も頻繁に遭遇する「30kVA」のスコットトランスを例に、具体的な計算を解説します。遮断器のトリップ値の選定、ケーブルサイズの決定に直結する重要なプロセスです。まず、一次側（三相210V）の定格電流を求めます。スコットトランスであっても、一次側の全容量に対する電流計算は通常の三相トランスと同じ公式を使用します。
\(I_{n1} = \displaystyle\frac{P}{\sqrt{3} \times V} \)
\( = \displaystyle\frac{30,000}{\sqrt{3} \times 210} = 82.5 A \)
これはあくまでも定格ですから、一次側のMCCBを 100AT のようには出来ません。実際には励磁突入電流でトリップしないような選定とすることが求められます。メーカから励磁突入電流に関する資料を取り寄せましょう。
次に、二次側（単相210-105V）の定格電流を考えましょう。ここで注意が必要なのは、スコットトランスは「単相2系統」の合計が30kVAである点です。M座とT座に、それぞれ15kVAずつ使用できるので、各座の電流は以下のようになります。
\( I_{n2} = \displaystyle\frac{P/2}{V} \)
\( = \displaystyle\frac{30 000 / 2 }{210} = 71.4 A \)
つまり、二次側の端子からは最大で75Aの単相電流が2系統取り出せることになります。電圧計は300V、電流系は 100A 程度を選んでおけば良いですね。
スポンサーリンク
スコット結線のメリットとデメリットを実務視点で整理する
スコット結線を採用する最大のメリットは、先述した通り「三相バランスの維持」にあります。単相2回路が必要な場合、このトランス1台で完結するため、盤内の省スペース化にも寄与します。また、M座側とT座側は電気的に独立した回路として扱えるため、異なる性質の負荷を分離して管理するのに非常に適しています。例えば、OA機器などのノイズに敏感な負荷と、突入電流の大きなモーター負荷を別々の座に割り当てることで、相互干渉を抑えるといった設計が可能です。
一方で、デメリットについても正しく理解しておかなければなりません。スコットトランスは内部構造が特殊であるため、一般的な標準トランスと比較して製造コストが高く、納期も長くなる傾向があります。また、最大の長所である「平衡性」は、あくまで二次側の2つの負荷が等しい場合にのみ発揮されます。一方が無負荷でもう一方が全負荷というような「極端な片荷状態」では、三相側に大きな不平衡が生じてしまいます。そのため、設計段階で「どの負荷をどちらの座に割り当てるか」という緻密なバランス調整が不可欠となります。
逆V結線との決定的な違い：どちらのトランスを選ぶべきか
ここで、三相から単相を取り出す方法として用いられることのある「逆V結線」トランスと比較してみましょう。実務においてどちらを選定すべきか迷うことがありますが、判断基準はいたってシンプルです。
まず、出力したい単相回路の数を確認してください。単相の大型溶接機1台だけを動かしたい場合や、負荷を1系統にまとめられる場合は、構造がシンプルで安価な逆V結線が最適です。しかし、単相負荷が複数あり、2系統に上手く分散できる場合もしくは「一般系と重要系」のように2系統に敢えて分けておきたい場合、あるいは三相不平衡を極限まで抑えたい場合には、スコット結線一択となります。
逆V結線は、どのように負荷を調整しても三相側の電流を完全に均等にすることはできません。それに対し、スコット結線は負荷バランスさえ整えれば、理論上は完全平衡が可能です。コストを優先するのか、それとも電源品質と三相バランスを優先するのか。このトレードオフを理解することが、プロの設計者への第一歩です。
容量選定と不平衡・逆相電流の危険性
スコットトランスの容量を選定する際、単に「合計容量」だけで判断するのは危険です。スコットトランスの定格容量は、通常M座とT座の合計で表記されますが、内部の各巻線にはそれぞれ限界があります。例えば、30kVAのスコットトランスであれば、M座に15kVA、T座に15kVAを割り当てるのが基本です。もしT座側に20kVAの負荷を繋ぎたい場合は、合計が30kVA以内であっても、トランス全体としては40kVA以上のサイズを選定しなければなりません。
また、内線規程における設備不平衡率（低圧40%以下、高圧30%以下）をクリアするための計算も重要です。スコット結線における二次側の負荷の差は、一次側の不平衡に直結します。この二次側の負荷の差をできるだけ小さくすることが、受電点でのトラブルを防ぐ鍵となります。特に高圧受電の場合、特定の相に電流が偏ると、受電盤の過電流継電器（OCR）が誤動作したり、変圧器のうなりや過熱の原因になったりします。
さらに 「実務者が最も警戒すべきトラブルの一つが、非常用発電機との組み合わせにおける「逆相電流」の影響です。スコット結線は負荷が不平衡になると、一次側に逆相電流成分を発生させます。商用電源であればその巨大な容量で吸収されますが、容量に限りのある非常用発電機にとって、逆相電流は天敵です。発電機内部で異常発熱を引き起こし、最悪の場合は発電機を焼損させる恐れがあります。そのため、非常用回路にスコットトランスを用いる場合は、無負荷に近い状態や極端な偏りが発生しないよう、負荷の組み合わせを厳密に管理しなければなりません。
T係長は、電気設計の実務に関わり始めた初期の頃に、建築付帯のような普段は使用していない負荷の容量も通常通りに計上してしまい、危うく平常時では常に不平衡電流が流れてしまうような単線結線図のドラフトを作成したことがあります（もちろん指導の先輩社員が見た瞬間に、秒で却下してくれましたが）。需要率や負荷率の詳細な考え方については、別の記事で改めて解説しますが、需要率や負荷率を考慮して、適切な容量計算を行うことが設計者としての基本です。
運用上の注意点：励磁突入電流
また、励磁突入電流についても注意が必要です。スコットトランスは2つの磁気回路が複雑に干渉しているため、電源投入時の突入電流が通常のトランスよりも長引いたり、波形が歪んだりする特性があります。これにより、一次側の配線用遮断器が不要動作するケースが後を絶ちません。選定にあたっては、定格電流の10倍から15倍程度の突入電流を許容できる慣性特性付きのブレーカーを標準的に使用することを推奨します。
T係長の経験則でお話しをすると、スコットトランスはピーク値からの減衰が遅いです。通常の単相トランスでは減衰時定数は4～5サイクル(0.08～0.1sec)程度ですが、スコットトランスでは10～12サイクル(0.2～0.24sec)程度です。実に2倍以上です。「減衰時定数」は電験でもおなじみ、初期値の 63% 程度になる時間です。ブレーカ選定の際には、必ず特性曲線をメーカから取り寄せて、ブレーカの動作特性曲線と照らし合わせてください。
スポンサーリンク
まとめ
スコット結線トランスは、三相電源から効率良く単相2回路を取り出すための極めて優れたソリューションです。しかし、その性能を十分に引き出すためには、単に定格容量を合わせるだけではなく、本記事で解説した実務上の急所を的確に押さえる必要があります。
設計の際には、まず二次側の負荷をM座とT座へ均等に振り分け、設備不平衡率を規程値内に収めることが大前提です。特に非常用発電機を電源とする回路では、不平衡による逆相電流が致命的な事故に繋がりかねないため、実負荷に基づいた緻密な容量計算が欠かせません。また、一次側の保護協調においては、通常のトランスよりも減衰が遅い励磁突入電流の特性を考慮し、必ず動作特性曲線を確認した上で、適切なブレーカを選定してください。
コスト優先の「逆V結線」か、バランス重視の「スコット結線」か。現場のニーズに応じてこれらを正しく使い分ける判断力こそが、電気設計エンジニアとしての信頼を築く礎となります。需要率や負荷率を考慮したさらに詳細な設計手法については、また別の機会に深掘りしていきましょう。まずは今回の計算方法や運用上の注意点を、日々の図面作成や現場管理の指針として活用していただければ幸いです。
